从核心来看，薄膜是一种极薄的材料层，通常厚度小于一微米，沉积在表面或基底上。这些工程层是现代技术的基础，从眼镜上的防反射涂层到智能手机内部的复杂电路以及太阳能农场中的电池板，无所不包。
关键的见解是，材料在这种微观尺度下表现不同。薄膜不仅仅是块状材料的缩小版；其高表面积与体积比解锁了独特而强大的电子、光学和物理特性，使现代技术进步成为可能。
根本性转变：为什么厚度改变一切
要理解薄膜的强大之处，您必须首先理解为什么材料尺寸的急剧减小会如此大地改变其行为。这不仅仅是把东西做得更小；而是进入了一个材料科学的新领域。
表面积与体积比的强大之处
在任何块状材料中，绝大多数原子都在内部，被其他原子包围。在薄膜中，很大一部分原子位于表面或接近表面。
这种显著增加的表面积与体积比是关键。表面效应在大的材料块中可以忽略不计，但在薄膜中却变得主导，并决定了薄膜的整体特性。
解锁新的材料特性
这种结构变化使我们能够设计出在源材料中不存在的特性。我们可以精确控制薄膜的厚度和结构，以操纵其导电性、折射率、硬度和热阻。
这就是我们如何创造出透明但导电，或者极其坚硬但微观上很薄的材料。
各行业的关键应用
薄膜的独特特性使其成为几乎所有先进行业不可或缺的组成部分，解决了传统材料无法解决的问题。
革新电子和半导体
薄膜是整个半导体行业的基石。计算机芯片、手机和处理器中复杂的层状电路是通过沉积各种导电和绝缘薄膜构建的。
它们对于现代显示器也至关重要，在LED和LCD屏幕中形成活性层，创造我们每天看到的图像。
用光学涂层工程光线
薄膜使我们能够精确控制光线。光学镜头上的防反射涂层是一种经过特殊厚度设计的薄膜，可以消除光线反射。
其他光学应用包括制造具有增强反射率的镜子、保护表面免受紫外线辐射以及制造高折射率透镜。
用太阳能为未来提供动力
太阳能行业严重依赖薄膜来创造新一代太阳能电池。这些薄膜太阳能电池板通常比传统的硅基电池板更轻、更柔韧，并且更环保。
它们的柔韧性为将太阳能集成到非传统表面（从背包到建筑立面）提供了可能性。
在极端环境中保护表面
在航空航天等要求苛刻的领域，薄膜充当保护屏障。例如，喷气发动机涡轮叶片上的热障涂层是一种薄膜，可保护下面的金属免受极端温度的影响。
这些涂层还可以提供卓越的耐腐蚀和耐磨性，显著延长关键部件的寿命和可靠性。
理解权衡
虽然强大，但薄膜技术并非没有挑战。该过程需要精确和控制，最终产品具有独特的脆弱性。
制造复杂性
沉积只有几个原子厚的均匀材料层需要高度专业化且昂贵的设备。
诸如溅射或使用前体气体等工艺必须在受控环境（例如真空）中进行，以确保薄膜的高纯度和结构完整性。
耐久性和附着力
就其本质而言，薄膜可能很脆弱。它们的性能关键取决于它们与底层基底的附着程度。
微小的划痕或附着力失效都可能损害整个设备的功能，无论是电子电路还是保护涂层。
如何将其应用于您的目标
使用薄膜技术的正确方法完全取决于您要解决的问题。
- 如果您的主要关注点是先进电子产品：您的目标是利用只有在纳米尺度上才能出现的独特半导体和导电特性。
- 如果您的主要关注点是光学性能：您将设计薄膜的厚度和组成，以精确操纵光的反射、透射和折射。
- 如果您的主要关注点是高效能源生产：关键是使用薄膜来创建轻巧、柔韧且具有成本效益的光伏器件。
- 如果您的主要关注点是表面保护：您将设计薄膜以提供卓越的耐热、耐化学或耐磨性，而不会显著增加重量或体积。
最终，薄膜使我们能够在最基本的层面上设计材料特性，为下一波技术创新奠定基础。
总结表：
| 主要薄膜应用 | 主要行业效益 |
|---|---|
| 半导体电路 | 为现代电子和计算提供动力 |
| 薄膜太阳能电池板 | 实现轻量化、柔性可再生能源 |
| 防反射涂层 | 增强镜头和显示器的光学性能 |
| 热障涂层 | 保护航空航天等极端环境中的部件 |
准备好将薄膜技术整合到您的下一个项目中了吗？
KINTEK 专注于提供薄膜沉积和研究所需的高精度实验室设备和耗材。无论您是开发先进半导体、下一代太阳能电池，还是耐用保护涂层，我们的专业知识都将支持您的创新，从研发到生产。
立即联系我们的专家，讨论我们的解决方案如何增强您的材料工程能力，并帮助您实现卓越性能。

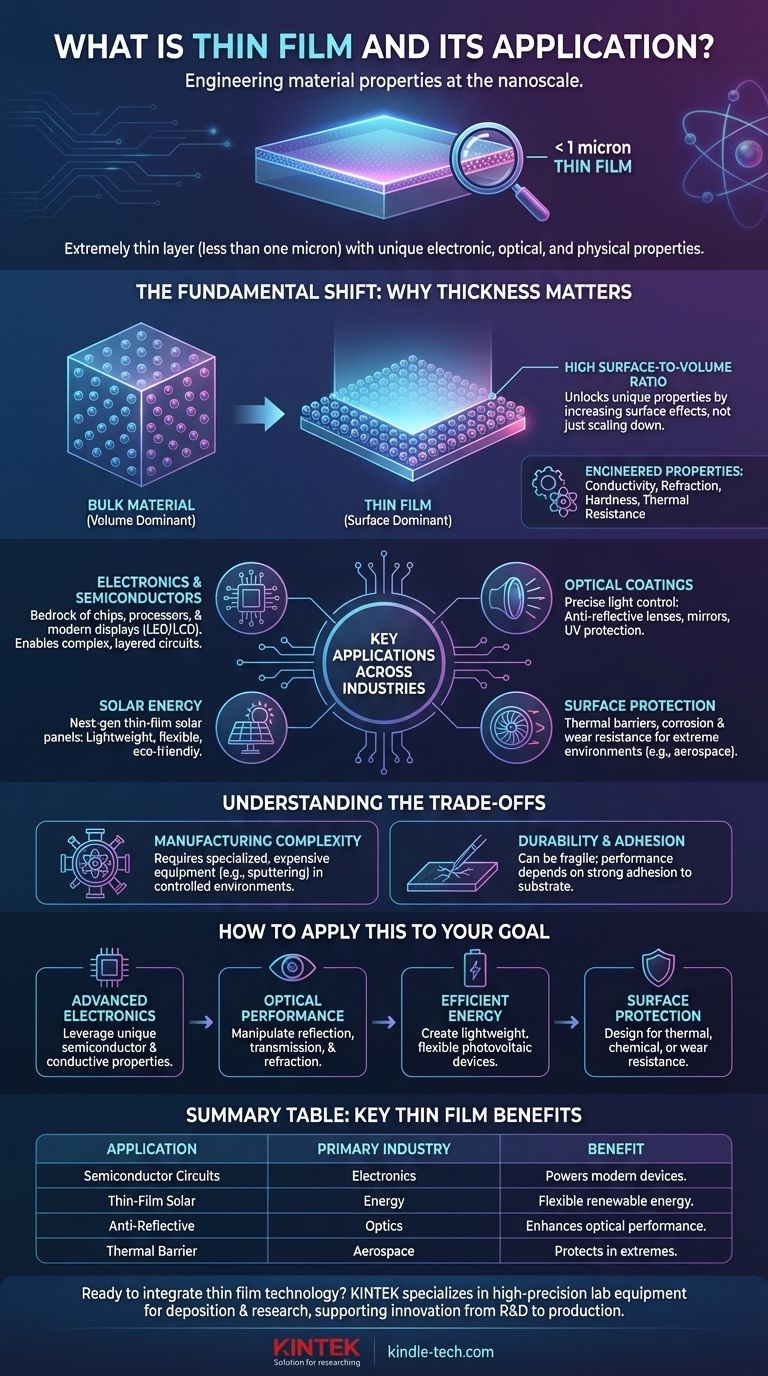

图解指南
