Pvd 或 Cvd 哪个更好？比较满足您需求的薄膜沉积技术

PVD（物理气相沉积）和CVD（化学气相沉积）是两种广泛使用的薄膜沉积技术，各自具有独特的特点和优势。 PVD 涉及固体材料的物理蒸发，然后通常在较低温度（250°C~450°C）下沉积到基材上。相比之下，CVD 依赖于气态前体和基材之间的化学反应，通常需要更高的温度（450°C 至 1050°C）。 PVD 涂层通常更薄（3~5μm）、涂覆速度更快，并且适用于更广泛的材料，包括金属、合金和陶瓷。另一方面，CVD 涂层更致密、更均匀、更厚（10~20μm），非常适合需要高耐用性和精度的应用。 PVD 和 CVD 之间的选择取决于材料兼容性、涂层特性、温度限制和特定应用要求等因素。

要点解释：

沉积机制 ：
- 物理气相沉积 ：使用溅射或蒸发等物理过程将固体材料沉积到基材上。这是一个视线过程，意味着材料直接沉积到基材上，没有化学相互作用。

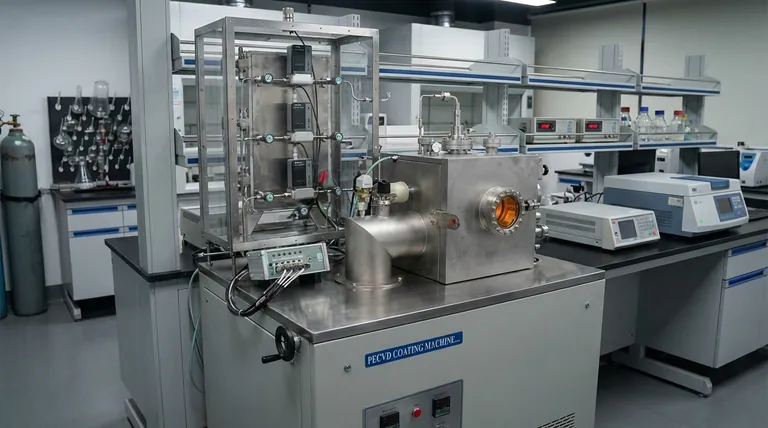

- CVD ：涉及气态前体和基材之间的化学反应，从而产生多向沉积。该过程通过化学键合形成固体涂层。
工作温度 ：
- 物理气相沉积 ：在相对较低的温度（250°C~450°C）下工作，适合温度敏感基材。
- CVD ：需要更高的温度（450°C 至 1050°C），这可能会限制其在某些材料中的使用，但可以实现更强的化学结合和更致密的涂层。
涂层性能 ：
- 物理气相沉积 ：产生更薄的涂层（3~5μm），密度和均匀性较低，但沉积速率更快。它非常适合需要耐磨性和环保的应用。
- CVD ：产生更厚的涂层（10~20μm），更致密且更均匀，使其适合高耐久性应用。然而，高加工温度会导致拉应力和细裂纹。
材料兼容性 ：
- 物理气相沉积 ：可以沉积多种材料，包括金属、合金和陶瓷，为建筑、汽车和珠宝等行业的应用提供多功能性。
- CVD ：主要限于陶瓷和聚合物，但擅长生产用于精密工程和半导体应用的高性能涂料。
能源消耗 ：
- 物理气相沉积 ：由于工作温度较低且工艺更简单，通常消耗较少的能量。
- CVD ：由于涉及高温和复杂的化学反应，因此具有更高的能量需求。
应用领域 ：
- 物理气相沉积 ：常用于装饰涂层、耐磨表面和温度敏感应用。
- CVD ：是航空航天、电子和工具制造等行业高性能涂料的首选，这些行业的耐用性和精度至关重要。
环境影响 ：
- 物理气相沉积 ：由于能耗较低和化学副产品较少，被认为更加环保。
- CVD ：由于能源密集型工艺和反应气体的使用，可能会产生更高的环境足迹。

总之，PVD 和 CVD 之间的选择取决于应用的具体要求，包括材料兼容性、所需的涂层性能、温度限制和能源考虑因素。这两种技术都有独特的优势，适合不同的工业需求。

汇总表：

方面	物理气相沉积	CVD
沉积机制	物理过程（例如溅射、蒸发）	气态前体与基材之间的化学反应
工作温度	250°C~450°C（较低温度，适用于敏感材料）	450°C~1050°C（温度更高，粘合力更强）
涂层厚度	3~5μm（更薄，沉积更快）	10~20μm（更厚、更致密、更均匀）
材料兼容性	金属、合金、陶瓷（通用）	主要是陶瓷和聚合物（高性能涂料）
能源消耗	降低能源消耗	更高的能源消耗
应用领域	装饰、耐磨、温度敏感应用	航空航天、电子、工具制造（高耐用性和精度）
