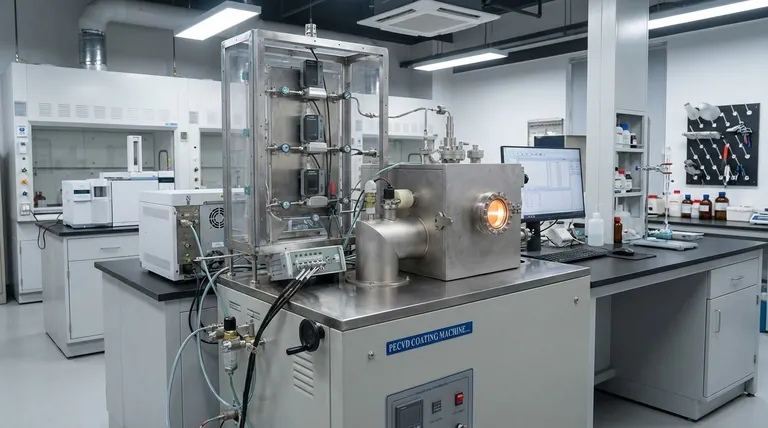

Pecvd工艺如何在较低温度下实现高沉积速率？通过等离子体控制提高效率

要在低温PECVD中实现高沉积速率，您必须在不向基板传递过多热能的情况下增加等离子体中活性化学物质的密度。这通过策略性地操纵射频功率和频率等参数、优化前驱体气体流量以及在某些情况下利用更具反应性的化学物质来实现。目标是使化学反应本身更有效，从而避免对高基板温度的需求。

核心挑战是将化学反应所需的能量与传递给基板的热能解耦。PECVD的主要优势在于它能够通过使用等离子体来激发前驱体气体来做到这一点。最有效的策略是创建非常致密、反应性强的等离子体，同时保持撞击表面的离子能量较低，从而在最大化沉积速率的同时最大限度地减少热量和损伤。

基本原理：激发气体，而非表面

为了优化工艺，了解PECVD为何能在低温下工作至关重要。这些知识构成了您进行每次调整的基础。

在传统化学气相沉积（CVD）中，高基板温度（通常>600°C）提供分解前驱体气体分子和驱动表面反应所需的热能。

PECVD创造了一个不同的环境。电场（通常是射频，或RF）激发自由电子，产生等离子体。这些高能电子与前驱体气体分子碰撞，将它们分解成高活性碎片，称为自由基。

这些自由基在化学上“准备就绪”，即使在低温下（通常<400°C）也能在基板表面反应并形成薄膜。反应的能量来自等离子体，而不是加热基板。

沉积速率从根本上取决于到达基板表面的成膜自由基通量。要提高速率，您必须增加此通量。

有几个工艺参数直接影响等离子体中活性自由基的密度，从而允许您在不升高温度的情况下提高沉积速率。

这是最直接的控制。更高的射频功率将更多能量传递给等离子体中的电子。这导致与前驱体气体分子更频繁、更有能量的碰撞，从而产生更高密度的活性自由基和更快的沉积速率。

标准PECVD系统使用13.56 MHz的频率。然而，转向甚高频（VHF）源（例如，40-100 MHz）是实现高速率、低温沉积的强大技术。

更高的频率在捕获和激发电子方面更有效。这在较低的等离子体电压下产生更致密、更解离的等离子体，这意味着撞击基板的离子能量较低。结果是更高的沉积速率，同时减少了薄膜损伤或基板加热的可能性。

增加前驱体气体的流量为反应提供了更多的“原材料”，这可以在一定程度上提高沉积速率。

然而，必须仔细管理压力。过高的压力可能导致不希望的气相反应，其中颗粒在等离子体本身中形成，而不是在基板上。这是薄膜缺陷的常见来源。

前驱体气体的选择会产生显著影响。有些分子更容易解离或产生更有效的成膜自由基。例如，在沉积硅薄膜时，二硅烷（Si₂H₆）通常用于在低温下实现比标准硅烷（SiH₄）更高的沉积速率，因为它更容易分解。

追求最大沉积速率并非没有后果。专家顾问必须帮助您预测和管理潜在的负面影响。

虽然增加射频功率可以提高沉积速率，但它也会增加轰击基板的离子能量。这可能有利于形成致密的薄膜，但过度的轰击会引入压应力、产生缺陷或损坏敏感基板。这正是高频等离子体如此有利的原因——它们缓解了这种权衡。

在非常高的功率和压力下，自由基的密度可能变得如此之高，以至于它们开始在气相中相互反应。这会产生灰尘或粉末，污染腔室并破坏沉积的薄膜。这通常定义了稳定工艺窗口的上限。

快速沉积有时会“捕获”不需要的元素（如氮化硅薄膜中的氢），或产生密度较低、结构质量较差的薄膜。沉积速率与薄膜的最终材料特性之间通常存在直接的权衡。

最佳方法取决于您的薄膜和基板的具体限制。您的策略应根据需要在速度、所需薄膜质量和基板完整性之间取得平衡。

最终，控制等离子体的能量和密度是实现快速、高质量、低温沉积的关键。
