从本质上讲，化学气相沉积（CVD）的首要优势在于它能够在几乎任何形状上生产出极其高质量、均匀的薄膜。这是通过在表面上利用化学反应来实现的，而不是通过视线（line-of-sight）物理过程。这种根本区别带来了其关键优势，包括沉积各种材料的通用性、制造高纯度和耐用层，以及对复杂、非平坦表面进行保形涂层。
CVD 的根本优势在于其化学性质。与物理沉积方法不同，CVD 利用气相化学反应在表面上“生长”薄膜，即使在最复杂的三维形状上也能产生极其均匀的涂层。
基础：化学反应过程
CVD 的独特优势都源于其核心机制。它不是一种喷涂或视线技术；它是一个通过受控化学反应逐原子构建材料层的过程。
化学反应如何驱动沉积

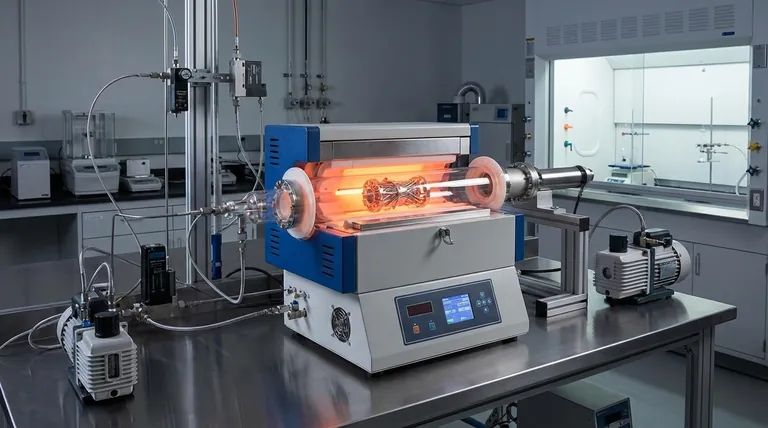

在 CVD 中，前驱体气体被引入含有待涂覆物体（基板）的腔室中。这些气体在热基板表面发生反应或分解，留下所需材料的固体薄膜。然后清除副产品。
为什么这能实现材料的多功能性
由于该过程由化学驱动，因此可以沉积种类繁多的材料。通过选择合适的前驱体气体，您可以制造出金属、非金属元素、多组分合金和复杂陶瓷化合物的薄膜。
实现超高纯度
受控的腔室环境可以制造出具有非常高纯度和密度的薄膜。这使得材料具有卓越的特性，例如增加的硬度、精细的晶粒结构和对污染物的不可渗透性。
复杂几何形状上的无与伦比的覆盖范围
CVD 最重要的实际优势可能是它能够涂覆其能接触到的所有物体，而无论形状的复杂程度如何。
非视线沉积的力量
物理沉积方法，如溅射，通常是“视线”的，这意味着它们只能涂覆直接面向光源的表面。然而，CVD 中的前驱体气体可以流入并环绕任何特征。
出色的“环绕”特性
这种非视线特性确保了对复杂几何形状、尖锐角落甚至内部表面实现完美均匀或保形的涂层。这使其成为需要完全覆盖的关键精密部件的理想选择。
对薄膜特性的精确控制
CVD 对沉积薄膜的最终特性提供了非凡的控制程度，使工程师能够根据特定应用定制材料。
调整沉积参数
通过精确管理温度、压力和前驱体气体混合等变量，您可以控制薄膜的化学成分、晶体结构、晶粒尺寸和厚度。
制造耐用、高性能的涂层
这种控制使得制造针对特定性能需求优化的涂层成为可能。您可以设计出具有卓越耐腐蚀性、耐磨性或在高应力、高温环境下稳定性的薄膜。
构建超薄层
该过程非常精确，可以制造出超薄的材料层，通常只有几纳米厚。这种能力对于制造集成电路和其他微电子设备等现代应用至关重要。
了解权衡
尽管功能强大，但 CVD 并非万能的解决方案。客观评估需要了解其固有的复杂性。
前驱体化学和安全
CVD 中使用的气体可能具有高毒性、易燃性或腐蚀性。这需要复杂的处理系统、安全协议和尾气管理，这可能会增加操作的复杂性和成本。
高温要求
许多 CVD 工艺需要较高的基板温度才能引发必要的化学反应。这可能会限制可以涂覆的材料类型，因为某些基板可能无法承受高温而不发生变形或熔化。
工艺优化
虽然设备概念可能很简单，但优化众多工艺参数以实现特定的薄膜质量可能是一项复杂且耗时的任务，需要大量的专业知识。
何时选择化学气相沉积
选择 CVD 完全取决于您的项目对薄膜质量和基板几何形状的具体要求。
- 如果您的主要重点是均匀涂覆复杂形状： CVD 的非视线特性使其成为物理方法无法均匀覆盖的复杂部件的更优选择。
- 如果您的主要重点是实现最高的材料纯度和密度： CVD 提供对化学环境的精确控制，从而为要求严苛的应用制造出高质量、无缺陷的薄膜。
- 如果您的主要重点是制造耐用、功能性表面： 调整薄膜特性的能力使得涂层能够针对硬度、腐蚀或热稳定性等特定挑战进行优化。
最终，CVD 提供了其他沉积技术难以匹敌的材料和结构控制水平。
摘要表：
| 优点 | 关键益处 |
|---|---|
| 保形涂层 | 均匀涂覆复杂的 3D 形状，包括内部表面和尖锐的角落。 |
| 材料通用性 | 沉积各种材料：金属、陶瓷、合金等。 |
| 高纯度和密度 | 制造具有卓越硬度和稳定性的耐用、高性能薄膜。 |
| 精确控制 | 允许精细调整薄膜特性，如厚度、成分和结构。 |
