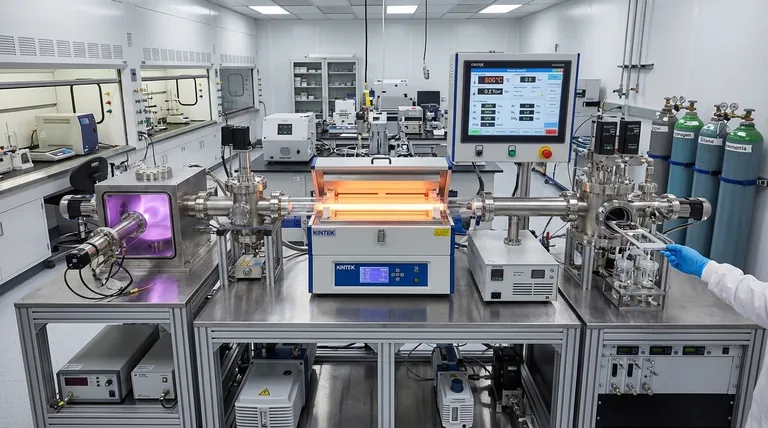

从本质上讲，化学气相沉积（CVD）不是单一技术，而是一系列工艺的总称。 主要类型根据其操作压力和用于引发化学反应的能源来区分。关键方法包括基于压力的类别的常压CVD（APCVD）和低压CVD（LPCVD），以及基于能源类别的热CVD（TCVD）、等离子体增强CVD（PECVD）和金属有机CVD（MOCVD）。
您选择的具体CVD方法取决于您的目标。该决策是在沉积温度、操作压力以及在特定基板上实现所需薄膜性能所需的反应物材料之间进行战略性权衡。
CVD的基本分类
化学气相沉积是一种通过气相或蒸汽中的化学反应，将固体材料（通常是薄膜）沉积到加热的基板上的过程。各种方法只是控制这种反应的不同方式。我们可以沿着两个主要轴线对其进行分类：操作压力和能源。
按操作压力分类
反应室内的压力极大地影响了前驱体气体如何移动和反应，从而影响最终薄膜的质量。
低压CVD（LPCVD）
在LPCVD中，工艺在亚大气压下进行。这降低了反应室中气体分子的浓度。
因此，沉积是反应速率限制的。基板表面的化学反应是最慢的步骤，而不是气体向表面的传输。这使得涂层具有极好的均匀性和保形性，即使在复杂的、非平坦的拓扑结构上也是如此。
常压CVD（APCVD）
APCVD在大气压下运行。反应室中充满了致密的气体分子，这意味着该过程是传质限制的。
速率限制步骤是前驱体气体扩散穿过边界层到达基板的速度。虽然这允许非常高的沉积速率和吞吐量，但与LPCVD相比，它可能导致薄膜均匀性较差。
按能源分类
能源是分解前驱体气体并驱动化学反应的能量来源。能源的选择通常取决于您的基板可以承受的温度。
热CVD（TCVD）
这是基础的CVD方法。它使用热量作为分解前驱体气体的唯一能源。
基板被加热到高温（通常 >600°C），触发反应。一个常见的变体是热丝CVD（HFCVD），其中使用加热的灯丝来催化分解气体，从而允许稍低的基板温度。
等离子体增强CVD（PECVD）
PECVD使用一个激励的等离子体来分解前驱体气体，而不是仅仅依靠高温。
这是一个关键优势，因为它允许在低得多的温度下进行沉积（通常为 200-400°C）。这使得PECVD非常适合在不能承受传统TCVD高温的基板（如塑料或已完成的电子设备）上沉积薄膜。
金属有机CVD（MOCVD）
MOCVD是热CVD的一种特殊形式，它使用金属有机化合物作为前驱体。这些是含有金属-碳键的分子。
该技术提供了对薄膜厚度和组成的极其精确的控制，精确到单个原子层。它是制造用于LED、激光器和高频电子设备的高性能化合物半导体的首选方法。
特殊的前驱体输送方法
对于在室温下是液体或固体的反应物，需要专门的输送系统。
- 气溶胶辅助CVD（AACVD）： 前驱体溶解在溶剂中，生成气溶胶（细雾）并被输送到反应室。
- 直接液体注入（DLI-CVD）： 精确量的液体前驱体被直接注入到加热的汽化区，然后进入主反应室。
理解权衡
选择CVD方法需要平衡相互竞争的因素。没有单一的“最佳”技术；只有最适合您应用的技术。
温度与薄膜纯度
像TCVD这样的高温工艺通常会产生更高纯度、更高结晶度的薄膜。然而，这种高温限制了您对基板的选择。
像PECVD这样的低温工艺与各种材料兼容，但可能会产生更多非晶态薄膜或从等离子体中掺入污染物（如氢气）。
压力与保形性
LPCVD在创建高度保形的涂层方面表现出色，可以均匀覆盖复杂的三维结构。这对于现代微电子学至关重要。
APCVD速度更快、更简单，但在保形性方面存在困难。沉积物通常在气体流首先到达的表面上更厚，因此更适合以高吞吐量为优先级的平面基板。
简单性与精度
像APCVD和TCVD这样的方法在概念上更简单，实施成本通常更低。
像MOCVD这样的专业技术要复杂得多，成本也更高，但它提供了对薄膜原子结构的无与伦比的控制，这对于先进的光电子学来说是不可或缺的。
为您的目标做出正确的选择
您的应用需求将直接引导您找到合适的CVD方法。
- 如果您的首要重点是在坚固的基板上进行高吞吐量的简单薄膜生产： 由于其高沉积速率，APCVD是最具成本效益的选择。
- 如果您的首要重点是卓越的薄膜均匀性和涂覆复杂的三维结构： LPCVD提供了先进微加工所需的卓越保形性。
- 如果您的首要重点是在对热敏感的基板（如塑料或成品设备）上沉积薄膜： PECVD是必不可少的选择，因为其低温工艺可防止损坏。
- 如果您的首要重点是制造先进的化合物半导体器件，如LED或激光器： MOCVD是行业标准，它提供了原子级精度所必需的控制。
最终，选择正确的CVD工艺是将该技术的能力与您项目的特定材料特性和制造限制相匹配的问题。
摘要表：
| CVD方法 | 关键特征 | 主要优势 | 理想用途 |
|---|---|---|---|
| LPCVD | 低压 | 卓越的均匀性和保形性 | 涂覆复杂的三维结构、微电子设备 |
| APCVD | 常压 | 高沉积速率和吞吐量 | 在平面、坚固的基板上进行高吞吐量生产 |
| PECVD | 等离子体增强 | 低温处理 | 在热敏材料（如塑料）上沉积薄膜 |
| MOCVD | 金属有机前驱体 | 原子级精度 | 先进的化合物半导体（LED、激光器） |
