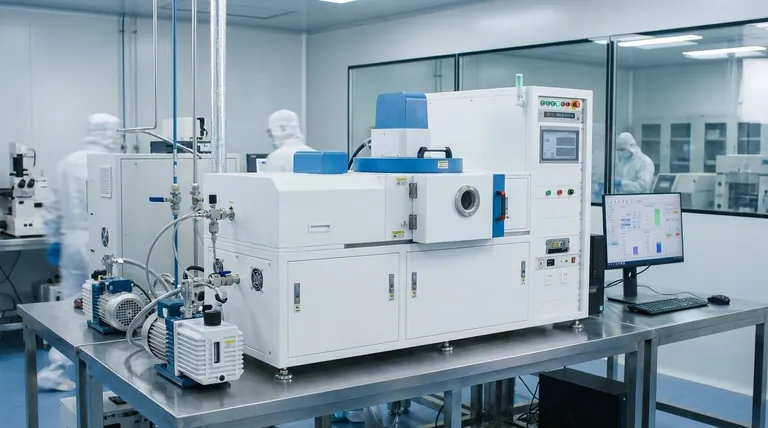

薄膜沉积的物理方法有哪些？探索高性能薄膜的 Pvd 技术

薄膜沉积是材料科学和工程学中的一项重要工艺，它可以在基底上形成薄层材料，应用于电子、光学和涂层领域。薄膜沉积的物理方法，特别是物理气相沉积（PVD），因其能够生成高纯度和高性能的薄膜而被广泛使用。物理气相沉积技术（如溅射和蒸发）涉及材料从源到基底的物理转移，通常在真空环境中进行。这些方法对于需要精确控制薄膜厚度、成分和结构的应用至关重要。

要点说明：

物理气相沉积（PVD）:
- PVD 是薄膜沉积技术的一种，依靠物理过程将材料从源转移到基底。最常见的 PVD 方法包括
  - 溅射:这包括用高能离子轰击目标材料，使原子喷射出来并沉积到基底上。由于溅射法能够产生均匀、高质量的薄膜，因此被广泛应用于半导体行业。
  - 热蒸发:在这种方法中，源材料被加热至蒸发，蒸气凝结在基底上。这种技术通常用于沉积金属和简单化合物。
  - 电子束蒸发:与热蒸发类似，但源材料是用电子束加热的，因此可以达到更高的温度并沉积难熔材料。
PVD 的优点:
- 高纯度:PVD 工艺在真空中进行，可最大限度地减少污染，从而获得高纯度薄膜。
- 精确控制:PVD 技术可精确控制薄膜厚度、成分和结构，适用于要求高性能的应用。
- 多功能性:PVD 可以在各种基底上沉积各种材料，包括金属、合金和化合物。
PVD 的应用:
- 半导体:PVD 广泛应用于半导体工业，用于沉积集成电路、太阳能电池和显示器的薄膜。
- 光学镀膜:PVD 用于制造镜片、镜子和其他光学元件的抗反射、反射和保护涂层。
- 装饰涂层:PVD 用于沉积具有特定颜色和表面效果的薄膜，用于手表和珠宝等装饰用途。
与化学气相沉积（CVD）的比较:
- PVD 依靠物理过程，而 CVD 则通过化学反应沉积薄膜。在需要保形涂层和复杂几何形状的应用中，CVD 通常是首选，但 PVD 在材料纯度和工艺控制方面更具优势。
PVD 的新趋势:
- 原子层沉积（ALD）:虽然 ALD 主要是一种化学方法，但在精度和控制方面与 PVD 有相似之处。ALD 在要求超薄和均匀薄膜的应用中越来越受欢迎。
- 混合技术:将物理气相沉积与其他沉积方法（如 CVD 或 ALD）相结合的做法正变得越来越普遍，以充分利用每种技术的优势，实现卓越的薄膜特性。

总之，物理气相沉积（PVD）是薄膜技术的基石，具有高纯度、高精度和多功能性的特点。它的应用遍及各行各业，从半导体到光学，而不断进步的技术也在不断扩展它的功能。

汇总表：

方法	说明	主要应用
溅射	用高能离子轰击目标材料，将原子沉积到基底上	半导体、光学涂层
热蒸发	加热源材料，直至其蒸发并凝结在基底上	金属、简单化合物
电子束蒸发	使用电子束加热和蒸发源材料	耐火材料、高温薄膜
