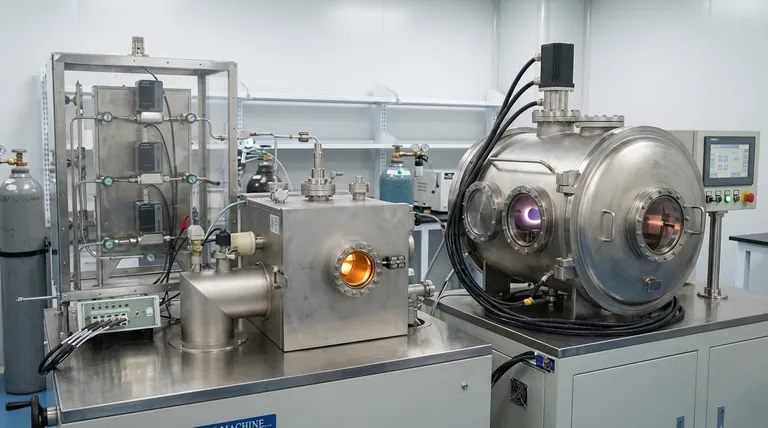

化学气相沉积（CVD）和物理气相沉积（PVD）是两种广泛应用的工具涂层技术，各自具有不同的工艺、优势和局限性。CVD 涉及在相对较低的温度下进行化学反应，可产生致密、均匀的涂层，适用于复杂的几何形状。而 PVD 则是在高温真空中进行，利用物理过程沉积更多材料，包括金属、合金和陶瓷。PVD 涂层的密度较低，应用速度较快，而 CVD 涂层的密度更高、更均匀，更适合复杂形状的应用。这两种方法都需要复杂的设备和洁净室设施，但根据所需的涂层特性和工具要求，它们的应用也有所不同。
要点说明：
-
材料范围和适用性:
- PVD:可沉积多种材料，包括金属、合金和陶瓷。这种多功能性使其适用于需要不同材料特性的应用。
- CVD:主要限于陶瓷和聚合物。它的化学性质限制了材料的范围，但可用于高纯度薄膜和复杂材料的合成。
-
工艺条件:
- PVD:在高温真空中进行，涉及蒸发或溅射等物理过程。这需要专门的设备、真空条件和熟练的操作人员。
- CVD:与 PVD 相比，它的工作温度较低，依靠化学反应沉积涂层。它不需要超高真空条件，因此在某些情况下更为经济。
-
涂层特性:
- PVD:产生的涂层密度较低且不均匀，但喷涂速度较快。视线撞击工艺限制了其均匀涂覆复杂几何形状的能力。
- CVD:可形成更致密、更均匀的涂层，具有出色的抛射能力，可有效涂覆孔、深凹槽和复杂形状。
-
沉积速率和厚度:
- PVD:一般沉积速率较低，但电子束 PVD（EBPVD）等技术可实现较高的速率（0.1 至 100 μm/min）和较高的材料利用效率。
- 化学气相沉积:与传统方法相比，沉积率更高，可生产更厚的涂层（从纳米到 20 微米以下）。
-
温度和环境因素:
- PVD:需要高温和真空条件，这可能会限制其在热敏基底上的应用。此外，还需要冷却系统进行散热。
- CVD:工作温度较低（500°-1100°C），不产生腐蚀性副产品，因此更环保，适用于更广泛的基材。
-
应用适用性:
- PVD:适用于需要快速涂层工艺和多种材料的应用，如耐磨和防腐蚀涂层。
- CVD:更适合需要在复杂形状（如半导体器件和先进工具）上进行高纯度、均匀涂层的应用。
-
经济和运行因素:
- PVD:需要对真空系统和熟练劳动力进行大量投资，但其较快的应用时间可抵消大批量生产的成本。
- CVD:由于沉积速率较高，且无需超高真空要求即可对复杂几何形状进行镀膜，因此通常更为经济。
总之，在工具涂层中选择 CVD 还是 PVD 取决于应用的具体要求，包括材料特性、涂层均匀性、沉积速率和几何复杂性。这两种方法都有其独特的优势和局限性，使它们成为表面工程领域的互补而非竞争技术。
总表：
| 指标角度 | 气相化学气相沉积 | PVD |
|---|---|---|
| 材料范围 | 主要是陶瓷和聚合物 | 金属、合金和陶瓷 |
| 工艺条件 | 较低温度、化学反应，无需超高真空 | 高温、真空、蒸发/溅射等物理过程 |
| 涂层特性 | 更致密、更均匀，适用于复杂形状 | 密度较低，应用速度较快，但受视线撞击的限制 |
| 沉积速率 | 速率更高，涂层更厚（纳米至 <20 微米） | 速率较低，但 EBPVD 可实现较高的速率（0.1 至 100 微米/分钟） |
| 温度和环境 | 低温（500°-1100°C），环保 | 高温、真空，需要冷却系统 |
| 应用适用性 | 复杂形状（如半导体）的高纯度、均匀涂层 | 快速镀膜，适用于多种材料（如耐磨、防腐蚀等） |
| 经济因素 | 对于复杂的几何形状和较高的沉积率而言经济实惠 | 初始投资高，但应用速度快，可抵消成本 |
