PVD和CVD有什么区别?选择正确的薄膜沉积方法


物理气相沉积(PVD)和化学气相沉积(CVD)之间的根本区别在于涂层材料如何到达基底。在PVD中,材料从固体或液体源物理转化为蒸汽,然后沉积。在CVD中,前体气体在基底表面发生化学反应,形成新的固体薄膜。

选择PVD和CVD不仅仅是关于最终涂层,更是关于工艺本身。核心区别在于机制:PVD是材料的物理转移,而CVD是直接在表面上合成新材料。

基本机制:物理与化学

要理解这些技术,您必须首先掌握它们如何产生蒸汽并形成薄膜。它们在分子层面是根本不同的过程。

物理气相沉积(PVD):状态的改变

在PVD中,固态靶材受到能量轰击,物理地“敲掉”或蒸发原子,使其变成蒸汽。然后,这种蒸汽通过真空并凝结在较冷的基底上,形成薄膜。

可以把它想象成烧水。您加热液体(源),它变成气体(蒸汽),然后凝结在冷的表面(基底)上。

一种常见的PVD方法是电弧蒸发沉积,它使用高电流电弧来蒸发源材料。这会产生高比例的电离原子,非常适合形成厚、硬、耐用的涂层。

化学气相沉积(CVD):化学反应

CVD不是从固态的最终涂层材料开始的。相反,它将一种或多种挥发性前体气体引入反应室。

这些气体分解并相互反应,以及与基底表面反应,形成一种全新的固体材料,并沉积为薄膜。这是一个合成过程,而不是简单的转移。

PVD和CVD有什么区别?选择正确的薄膜沉积方法

温度的关键作用

驱动这些过程所需的能量是主要的区别因素,也是为给定基底选择正确方法的关键因素。

传统CVD:高温方法

标准热CVD需要大量的热量来提供化学反应的活化能。温度通常在600°C到800°C之间。

这种高温对于打破前体气体中的化学键是必要的,使其能够重新结合并形成所需的薄膜。因此,这种方法仅适用于能够承受极端温度的基底,例如陶瓷或某些金属。

等离子体增强CVD(PECVD):低温替代方案

等离子体增强CVD(PECVD),也称为等离子体辅助CVD(PACVD),是为了克服传统CVD的温度限制而开发的。它在低得多的温度下运行,从室温到350°C

PECVD不依赖热能,而是使用电磁场产生等离子体。这种等离子体含有高能电子和离子,可以在低温下打破化学键并驱动反应,使其成为塑料和先进半导体元件等热敏基底的理想选择。

理解权衡

每种工艺都提供独特的优点和局限性组合,使其更适合不同的应用。

何时选择PVD

PVD擅长生产极其坚硬、耐磨和装饰性涂层。它是一种直接的“视线”工艺,对于涂覆平面或简单曲面非常有效,但对于复杂的三维形状可能具有挑战性。

何时选择CVD

CVD是创建极其纯净、均匀和共形涂层的卓越选择。由于前体是气体,它可以流过并进入复杂的几何形状,确保对复杂部件进行完整均匀的覆盖。

PACVD/PECVD的混合优势

等离子体辅助CVD结合了CVD的化学多功能性和共形覆盖能力,以及通常与PVD相关的低温处理能力。这使其成为在精密材料上沉积高质量、化学合成薄膜的强大工具。

为您的应用做出正确选择

选择正确的方法需要清楚地了解您的主要目标和基底限制。

  • 如果您的主要重点是在金属部件上实现极高的硬度或耐磨性:PVD技术(如电弧沉积)通常是最直接有效的解决方案。
  • 如果您的主要重点是在耐热基底上实现超纯、共形涂层:传统高温CVD因其纯度和均匀性而成为卓越选择。
  • 如果您的主要重点是在温度敏感基底上应用化学衍生涂层:等离子体增强CVD(PECVD)是实现反应而不损坏部件的必要技术。

理解物理转移和化学反应之间的根本区别是选择适合您的特定材料和性能目标的沉积技术的关键。

总结表:

特点 PVD(物理气相沉积) CVD(化学气相沉积)
核心机制 材料的物理转移(蒸发/溅射) 前体气体在基底上的化学反应
典型工艺温度 较低温度 高(600-800°C);PECVD可降低(高达350°C)
涂层共形性 视线沉积;在复杂形状上均匀性较差 极佳;在复杂几何形状上高度均匀和共形
理想用途 金属上的硬质、耐磨涂层;装饰性饰面 超纯、均匀涂层;温度敏感基底(使用PECVD)

仍然不确定哪种沉积方法适合您的项目?

KINTEK专注于实验室设备和耗材,满足实验室需求。我们的专家可以帮助您选择理想的PVD或CVD解决方案,以实现您的材料所需的精确涂层性能——无论是硬度、纯度还是共形性。

立即联系我们的专家进行个性化咨询,释放您的薄膜应用的全部潜力。

图解指南

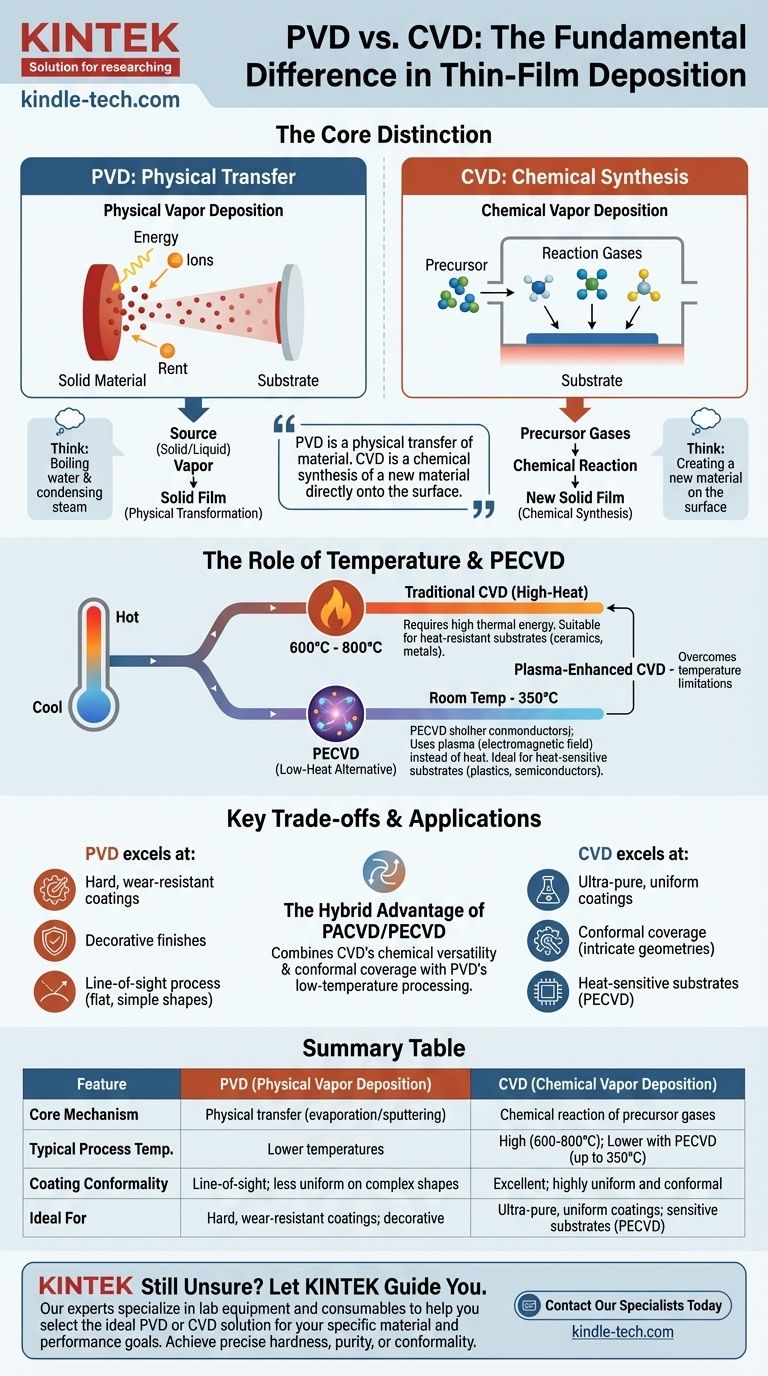

PVD和CVD有什么区别?选择正确的薄膜沉积方法 图解指南
