石墨烯CVD的生长机制是什么?揭秘高质量薄膜合成的秘密


简而言之, 通过化学气相沉积(CVD)生长的石墨烯是一个表面催化过程。将含碳气体(如甲烷)引入高温腔室,气体在金属催化剂(通常是铜)上分解。由此产生的碳原子在金属表面扩散,成核形成微小的石墨烯“岛屿”,然后这些岛屿生长并合并,形成连续的、单原子厚的薄膜。

从本质上讲,CVD石墨烯的生长是一种微妙的平衡。您正在编排前驱体气体的分解以及碳原子在催化剂表面上的自组装,其中对温度、压力和催化剂本身的精确控制决定了薄膜的最终质量。

石墨烯生长的基本阶段

理解CVD过程需要将其分解为三个截然不同、按顺序发生的阶段。每个阶段都是一个直接影响最终石墨烯薄膜特性的控制点。

阶段 1:前驱体分解

该过程始于将碳氢化合物气体(即前驱体)送入加热至约1000°C的反应器中。甲烷(CH₄)是一种常见的选择。

在此高温下,金属基底(通常是铜箔)充当催化剂。它降低了打破前驱体气体中化学键所需能量,使其在金属表面分解成活性碳物种(自由基)。

阶段 2:表面扩散和成核

一旦释放出来,这些单个碳原子并非静止不动。它们拥有足够的能量在炽热的催化剂表面扩散或“滑行”。

最终,扩散的碳原子相互碰撞并结合,形成稳定的微小簇。这种石墨烯“晶种”的初始形成被称为成核。这些成核点的密度是一个关键参数;过多的成核点会导致薄膜具有许多晶界。

阶段 3:岛状生长和合并

每个成核点都充当一个正在生长的石墨烯岛的晶种。在表面扩散的碳原子优先附着在这些现有岛屿的开放边缘上,使其向外扩展。

这种生长持续进行,直到各个岛屿相遇并缝合在一起,这个过程被称为合并。当控制得当时,这会在整个催化剂表面形成一层连续、均匀的单层石墨烯薄膜。

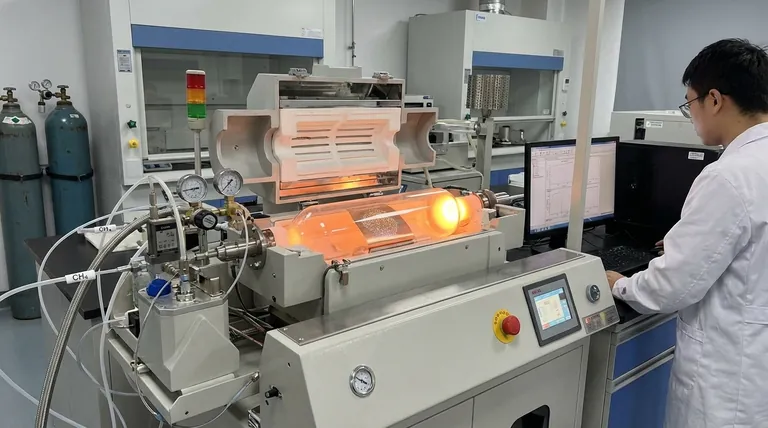

石墨烯CVD的生长机制是什么?揭秘高质量薄膜合成的秘密

催化剂的关键作用

金属基底的选择可以说是整个CVD过程中最重要的因素。它不仅仅是一个生长的表面;它是反应中的一个活跃参与者。

为什么铜是标准选择

铜是生产高质量单层石墨烯最常用的催化剂。这是因为它具有非常低的碳溶解度。

由于碳不易溶解到块状铜中,因此生长是“表面限制的”。碳原子保留在表面,促进单层的横向生长,而不是析出多层。

表面特性的影响

催化剂表面本身的质量至关重要。诸如结晶度晶面取向甚至微观表面粗糙度等因素都会极大地影响碳原子的扩散方式和成核位置。

光滑、清洁且均匀的催化剂表面对于最大限度地减少缺陷和获得大尺寸的单晶石墨烯域至关重要。

理解权衡与挑战

尽管CVD过程功能强大,但要获得完美的石墨烯薄膜仍然具有挑战性。控制是对抗相互竞争的物理现象的持续斗争。

控制层数

主要目标通常是均匀的单层。然而,如果条件不理想(例如,前驱体流量过高或在镍等不同催化剂上冷却过快),碳可能会在不需要的区域形成多层堆叠的石墨烯。这是常见的失效模式。

最小化缺陷和晶界

当独立的石墨烯岛合并时,它们相遇的线条被称为晶界。这些是结构缺陷,会降低石墨烯薄膜的电学和机械性能。

控制初始成核点的密度是最小化这些晶界的关键。成核点越少,单个岛屿越大,最终薄膜中的晶界就越少。

为您的目标做出正确的选择

优化CVD过程需要将您的参数与特定目标保持一致。一种目标的理想条件可能对另一种目标有害。

  • 如果您的主要重点是大面积、单层覆盖: 使用铜催化剂,并以低浓度碳前驱体实现“扩散限制”状态,以促进大岛生长并最小化成核密度。
  • 如果您的主要重点是基础生长研究: 试验前驱体流量、温度和压力的变化,以绘制这些变化如何影响成核密度和岛屿形状的图谱。
  • 如果您的主要重点是器件制造: 优先考虑最小化晶界和褶皱,因为这些缺陷会散射电荷载流子并降低器件性能。这意味着要投资于高质量、预处理过的催化剂基底。

最终,掌握石墨烯CVD是关于理解和控制单个碳原子从气体分子到其在晶格中最终位置的旅程。

总结表:

阶段 关键过程 关键因素
1. 前驱体分解 碳氢化合物气体(例如甲烷)在热催化剂表面分解。 温度、催化剂活性
2. 表面扩散与成核 碳原子扩散并形成稳定的石墨烯“晶种”。 表面清洁度、温度
3. 岛状生长与合并 岛屿扩展并合并成连续的石墨烯薄膜。 成核密度、前驱体浓度
