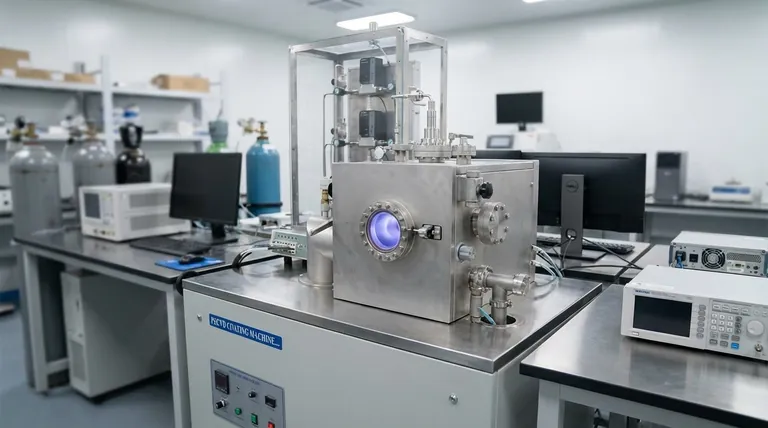

溅射工艺是一种物理气相沉积 (PVD) 技术，用于将薄膜沉积到基材上。它涉及用高能离子（通常来自氩气等惰性气体）轰击目标材料，导致原子从目标表面喷射出来。然后，这些喷射的原子穿过真空并沉积到基板上，形成一层均匀的薄膜。该工艺精度高，能够生产出具有优异附着力和均匀性的高质量、耐用薄膜，广泛应用于半导体、光学和涂料等行业。
要点解释：
-
离子轰击:
- 溅射过程从产生等离子体开始，通常使用氩气等惰性气体。该气体被电离以产生带正电的离子。
- 然后，这些离子被加速飞向带负电的目标材料，产生强电场，将离子驱动到目标表面。
- 这些高能离子对目标表面的撞击将动能传递给目标原子，使它们从表面喷射出来。
-
目标原子的喷射:
- 当离子撞击目标表面时，它们会传递足够的能量以将原子从目标材料中移出。这个过程称为溅射。
- 喷射出的原子是中性的，并穿过真空室向基板移动。
- 离子的能量和撞击角度决定了溅射的效率和速率。
-
沉积到基材上:
- 喷射出的原子穿过真空并沉积到基板上，在那里它们凝结形成薄膜。
- 基板可以以距目标不同的角度和距离放置，以控制沉积薄膜的厚度和均匀性。
- 薄膜的附着力和质量取决于沉积原子的能量、基材的清洁度和真空条件等因素。
-
磁控溅射:
- 在磁控溅射中，磁场用于增强气体的电离并增加等离子体的密度。
- 磁场将电子捕获在目标表面附近，增加了电子与气体原子之间碰撞的可能性，从而增加了离子密度。
- 这使得溅射工艺更加高效，从而实现更高的沉积速率和更好的薄膜质量。
-
溅射的应用:
- 溅射工艺应用广泛，包括半导体薄膜、光学涂层和保护涂层的生产。
- 它因其能够以高精度和均匀性沉积多种材料（包括金属、合金和陶瓷）而受到特别重视。
- 该工艺还用于生产硬涂层，例如用于切削工具的硬涂层，以提高耐磨性和耐用性。
-
溅射的优点:
- 与其他薄膜沉积技术相比，溅射具有多种优势，包括优异的薄膜均匀性、高附着力以及沉积复杂材料的能力。
- 该工艺可以在相对较低的温度下进行，使其适用于温度敏感的基材。
- 溅射还具有高度可扩展性，使其适用于小规模实验室研究和大规模工业生产。
-
挑战和考虑因素:
- 溅射的主要挑战之一是需要高真空，这会增加设备的复杂性和成本。
- 与其他沉积技术相比，该过程也相对较慢，特别是对于厚膜。
- 为了实现所需的薄膜特性，需要仔细控制工艺参数，例如气压、功率和基材温度。
总之，溅射工艺是一种通用且精确的薄膜沉积方法，其应用范围从电子到光学镀膜。它能够生产高质量、均匀且具有优异附着力的薄膜，使其成为现代制造和研究中的宝贵工具。
汇总表：
| 关键方面 | 细节 |
|---|---|
| 过程 | 物理气相沉积 (PVD) 使用高能离子喷射目标原子。 |
| 主要步骤 | 离子轰击、目标原子的喷射以及沉积到基底上。 |
| 应用领域 | 半导体、光学涂层、保护涂层和硬质涂层。 |
| 优点 | 成膜均匀性高、附着力优异、可低温加工。 |
| 挑战 | 需要高真空，厚膜速度可能较慢，并且需要精确控制。 |
