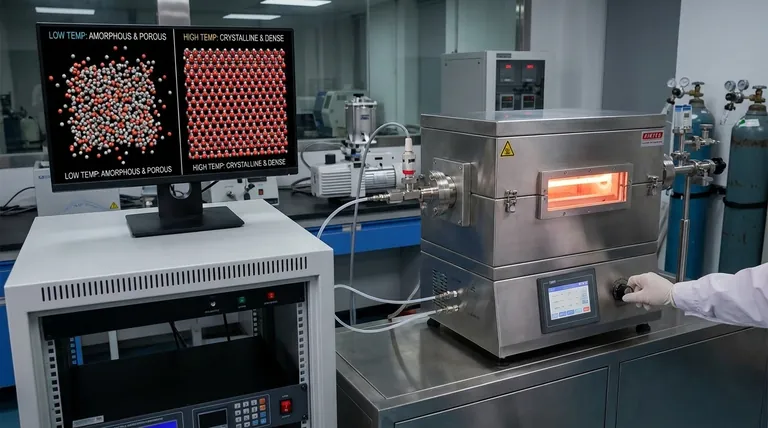

沉积温度是决定薄膜基本结构和性能的主要控制旋钮。 在任何沉积过程中,从溅射到化学气相沉积,温度都控制着原子到达基底时可用的能量。这种能量决定了它们移动、找到最佳位置以及最终形成具有特定特性(如结晶度、密度和附着力)的薄膜的能力。
沉积温度的核心作用是控制吸附原子表面迁移率。提高温度会使到达的原子有更多的能量在表面移动,使它们能够排列成更有序、更致密、更稳定的薄膜结构。
核心机制:表面迁移率
薄膜的行为在原子着陆到表面时就已在原子层面确定。温度是影响这种行为的主要因素。
什么是吸附原子?
吸附原子是已着陆或“吸附”到表面但尚未发生化学键合或沉降到体晶格中的原子。它的短暂存在是薄膜生长最关键的阶段。
温度如何促进迁移率
将吸附原子想象成掉落在凹凸不平表面上的弹珠。在低温下,表面是“静止的”,弹珠落在哪里就粘在哪里,形成一个随机、多孔的堆积。
当你升高温度时,你实际上是在“振动”表面。这种能量使弹珠——我们的吸附原子——能够晃动和滚动,找到更低的位置并更紧密地结合在一起。这种运动就是表面迁移率。
迁移率不足的影响
在低沉积温度下,吸附原子的动能非常小。它们实际上是“撞到哪里就粘在哪里”。
这导致了一种通常是非晶态(缺乏晶格)或纳米晶态的无序结构。薄膜可能密度较低、孔隙率较高,并且含有更多缺陷,因为原子没有足够的能量来有效地排列自身。
高迁移率的影响
在较高的沉积温度下,吸附原子具有高度的迁移率。它们可以在失去能量之前在表面扩散相当长的距离。
这使它们能够找到并沉降到生长晶格中的低能位点。结果是薄膜具有更大的晶粒尺寸、更高的结晶度和更大的密度。
温度如何塑造关键薄膜特性
通过控制表面迁移率,温度直接影响最终薄膜最重要的可测量特性。
结晶度和晶粒尺寸
这是最直接的结果。低温将原子冻结在无序状态,形成非晶态薄膜。随着温度升高,迁移率允许形成小晶体(纳米晶态),然后是更大、更清晰的晶体(多晶态)。
薄膜密度和孔隙率
更高的迁移率允许吸附原子移动到谷底并填充生长晶体柱之间的微观空隙。这导致薄膜密度更高,孔隙率更低,这对于阻挡层或高质量光学涂层等应用至关重要。
对基底的附着力
通常,较高的温度会改善薄膜的附着力。增加的能量促进了薄膜-基底界面处的相互扩散,形成了渐变的、更强的键合,而不是突兀的连接。它还有助于在薄膜成核之前烘烤掉表面污染物。
薄膜应力
沉积温度对薄膜应力有复杂的影响。它可以通过允许原子沉降到弛豫的晶格位置来帮助降低内应力(来自生长过程的应力)。然而,它会增加热应力,热应力是由于薄膜和基底在冷却时热膨胀系数不匹配而产生的。
表面粗糙度
这种关系并非总是线性的。在非常低的温度下,原子的随机堆叠会产生粗糙的表面。随着温度升高,增强的迁移率允许原子填充谷底,使薄膜变得光滑。然而,在非常高的温度下,原子可能会优先形成独特的3D岛,这可能会再次增加粗糙度。
理解权衡和复杂性
虽然较高的温度通常听起来更好,但它们会带来必须解决的重大挑战。“最佳”温度始终是一种折衷。
内应力与热应力
优化低应力是一个平衡行为。足以消除内部生长应力的温度可能高到足以在冷却时产生的热应力导致薄膜开裂或分层。
不必要的反应和相互扩散
高温可能具有破坏性。它们可能导致沉积的薄膜与基底发生反应,形成意想不到的界面层(例如,硅化物)。这可能会破坏电子或光学器件的性能。
解吸和化学计量控制
在化合物材料沉积(例如,氧化物或氮化物)中,非常高的温度会使某些元素获得足够的能量从表面“蒸发”或解吸。这可能导致薄膜偏离化学计量,缺乏所需的化学成分和性能。
基底限制
也许最实际的限制是基底本身。你不能在800°C的温度下将薄膜沉积到在200°C熔化的聚合物基底上。最大允许温度通常由你正在涂覆的材料的热稳定性决定。
为你的目标选择合适的温度
理想的沉积温度不是一个单一的值,而是直接与你薄膜的预期结果相关联。
- 如果你的主要目标是最大结晶度和密度(例如,光学涂层、半导体层): 目标是较高的沉积温度(通常是涂层材料熔点(开尔文)的30-50%),并仔细管理由此产生的热应力。
- 如果你的主要目标是创建非晶态薄膜(例如,扩散阻挡层): 使用最低的实用温度,通常伴随基底冷却,以将吸附原子固定在原位并防止结晶。
- 如果你的主要目标是涂覆对温度敏感的基底(例如,塑料、有机电子产品): 你被迫使用低温,并且可能需要引入其他能量源(如离子轰击)来弥补热迁移率的不足。
- 如果你的主要目标是最小化总薄膜应力: 这需要仔细的实验来找到一个中间的“最佳点”,在这个点上,内应力得到缓解,而热应力尚未占据主导地位。
通过将温度视为控制原子迁移率的精确工具,你将直接掌握材料的最终结构和性能。
总结表:
| 沉积温度 | 对薄膜的关键影响 | 结果特性 |
|---|---|---|
| 低 | 吸附原子迁移率有限 | 非晶态/纳米晶态,多孔,缺陷密度较高 |
| 高 | 吸附原子迁移率高 | 晶态,致密,晶粒尺寸较大,附着力改善 |
| 中等 | 平衡迁移率 | 优化应力,受控结晶度,表面光滑 |
