化学气相沉积有什么用？创建高性能薄膜和涂层

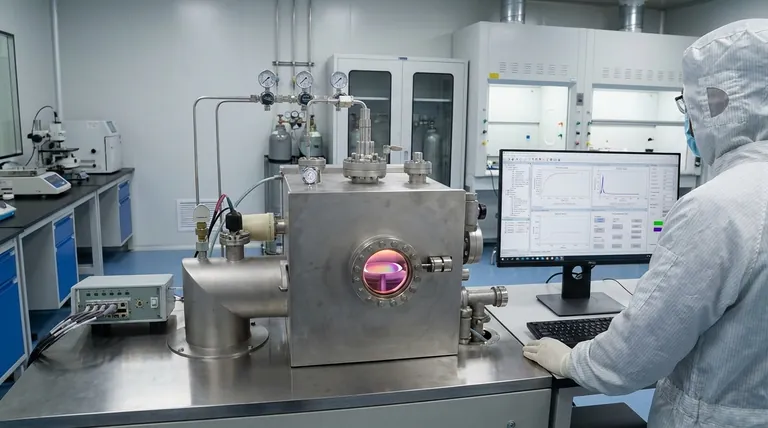

从根本上说，化学气相沉积 (CVD) 用于在基材上创建超薄、高性能的固体薄膜和涂层。 这一过程在众多先进制造领域至关重要，包括用于生产半导体器件的电子产品、用于制造耐磨工具涂层的重工业，以及用于制造薄膜太阳能电池的能源领域。通过一次沉积一层原子，CVD 从根本上增强了基础材料的性能。

化学气相沉积的核心目的是在分子层面设计材料表面。这不仅仅是涂覆一层，而是构建一个具有特定功能（如导电性、硬度或耐腐蚀性）的新功能表面，而这些功能是原始材料所不具备的。

化学气相沉积究竟做什么？

从气体中构建薄膜

化学气相沉积是一种将基材（待涂覆的物体）暴露于一种或多种挥发性前体气体中的过程。这些气体在基材表面发生反应或分解，留下所需材料的固体沉积物。

这种方法可以制造出厚度极其精确且均匀的涂层。

增强材料性能

CVD 的主要目标不仅仅是涂覆物体，而是赋予其表面全新的特性。沉积的薄膜是为特定功能而设计的。

这可能意味着为金属部件增加耐腐蚀性，在硅晶圆上创建半导体层，或为切削工具施加耐磨涂层。

无与伦比的多功能性

CVD 可用于沉积各种材料，包括各种金属、陶瓷和半导体。

这种多功能性也延伸到被涂覆的基材，包括金属、玻璃、陶瓷以及其他能够承受工艺温度的材料。

CVD 在哪里至关重要？

电子和半导体

现代电子工业建立在 CVD 之上。它是沉积制造集成电路、处理器和存储芯片所需的多种薄膜的首选方法。

它还用于生长先进材料，如碳纳米管和氮化镓 (GaN) 纳米线，这些对于下一代电子和光电器件至关重要。

高性能工具和部件

在工业环境中，CVD 用于为切削工具、钻头和机器零件施加坚硬耐用的涂层。

这些涂层显著减少磨损和腐蚀，延长了在汽车和航空航天制造等高应力环境中使用工具的寿命和性能。

能源和光学

薄膜太阳能电池的生产依赖于 CVD 来沉积将阳光转化为电能的光伏材料。

除了太阳能，它还用于为透镜、全息显示器和其他光管理至关重要的组件创建专用光学涂层。

认识实际的权衡

对精确控制的要求

CVD 并非一个简单的过程。要获得均匀、高质量的薄膜，需要精确控制温度、压力、气体流量和腔室化学性质。

这种复杂性意味着成功和可重复的结果需要高水平的技能和复杂的设备。

高温环境

许多 CVD 工艺需要非常高的温度才能在基材表面引发必要的化学反应。

这可能会限制可使用的基材类型，因为有些基材可能无法承受高温而不会变形或熔化。

前体化学品管理

CVD 中的“化学”指的是前体气体，它们可能昂贵、有毒或具有腐蚀性。

正确处理、储存和处置这些化学品是关键的安全和操作考虑因素，这增加了整个过程的成本和复杂性。

为您的目标做出正确选择

使用 CVD 的决定是由对特定高性能表面特性的需求驱动的，而这些特性是其他方法无法实现的。

• 如果您的主要重点是生产最高纯度的半导体薄膜： CVD 是创建微电子基础层的行业标准，具有无与伦比的控制能力。
• 如果您的主要重点是为工业部件增加极致耐用性： CVD 提供了一种坚固、化学键合的涂层，非常适合保护恶劣环境中的工具和零件。
• 如果您的主要重点是均匀涂覆复杂的非视线几何形状： CVD 的气相性质使其能够在其他方法无法触及的复杂表面上沉积完美的薄膜。

最终，当您必须通过完美均匀、高性能的薄膜从根本上增强材料表面时，化学气相沉积是明确的工艺。

摘要表：

方面	关键细节
主要用途	在基材上创建高性能薄膜和涂层。
主要行业	半导体、工业工具、能源（太阳能）、光学。
关键材料	金属、陶瓷、半导体（例如，硅、氮化镓）。
主要优势	出色的均匀性、精确的厚度控制、涂覆复杂几何形状的能力。
主要考虑因素	需要高温、精确的工艺控制和专用前体化学品。
