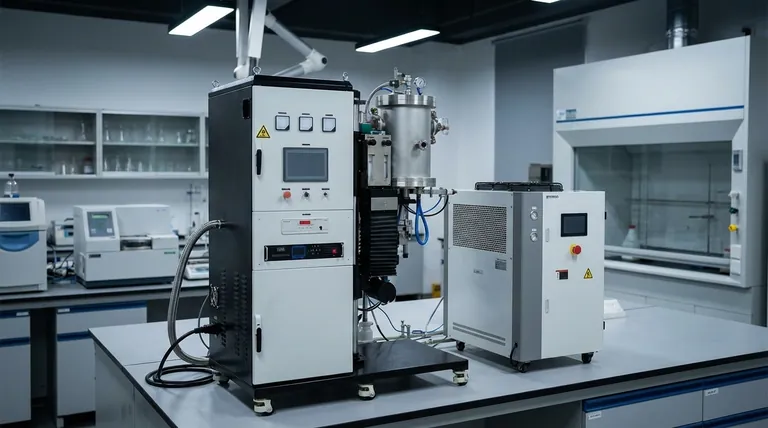

简而言之，真空蒸发可用于沉积多种材料，包括铝、金、银、镍和铬等常见金属。完整的列表非常广泛，涵盖了各种纯金属、合金，甚至半导体和介电化合物，这些材料都是根据最终应用专门选择的。
关键的要点不是一个具体的材料清单，而是要理解真空蒸发是一种多功能的沉积技术，可以沉积整个类别的材料——导电、磁性、介电等——以制造具有特定功能特性的薄膜。
按类别深入了解蒸发材料
真空蒸发本质上是一种在真空中加热源材料直至其汽化，然后冷凝到较冷基板上的过程。因此，材料的适用性取决于其热性能和所得薄膜的所需特性。
导电材料
许多最常见的真空蒸发应用涉及为电子产品创建导电层。
铝 (Al)、银 (Ag)、金 (Au) 和铜 (Cu) 等纯金属因其优异的导电性而经常被使用。镍铬合金和坡莫合金等合金也很常见。
介电和光学材料
此过程对于制造高性能光学元件（如透镜和反射镜）至关重要。
虽然参考文献强调了金属，但该过程也沉积介电材料。这些材料用于制造光学干涉涂层，例如抗反射层，这需要精确控制薄膜的折射率。
磁性材料
对于数据存储和传感器应用，需要特定的磁性材料。
铁 (Fe)、镍 (Ni) 和钴 (Co) 等金属，以及坡莫合金等磁性合金，可以沉积以制造具有特定磁性特性的薄膜。
半导体材料
真空蒸发是集成电路和其他电子设备制造中的一项基础技术。
锗 (Ge) 等材料可以沉积以形成半导体层，这些半导体层是晶体管和其他微电子元件的构建块。
应用在材料选择中的作用
材料的选择始终由最终目标决定。选择材料并非仅仅因为它可以蒸发，而是因为它提供了必要的功能。
用于装饰和镜面涂层
这里的目标是在所需光谱范围内实现高反射率。
铝因其高反射率和低成本而非常常用于镜子。银提供更好的反射率，但容易失去光泽。铬常用于耐用、闪亮的装饰性表面。
用于保护和阻隔膜
在这种情况下，薄膜必须提供针对环境因素的强大屏障。
沉积在柔性塑料上的金属（通常称为真空镀膜）可以为食品包装提供防氧和防潮的渗透屏障。铬也因其能够形成坚硬、耐腐蚀的涂层而备受推崇。
用于电子元件
在这里，电气性能是最关键的因素。
金因其高导电性和极强的耐腐蚀性而常被选作接触点。铜和铝用于在集成电路内创建导电通路。
了解权衡和局限性
虽然真空蒸发用途广泛，但它并非万能解决方案，材料选择涉及重要的考虑因素。
材料纯度至关重要
源材料必须非常纯净。源材料中存在的任何污染物都将与主要材料一起汽化并沉积，从而降低最终薄膜的性能。
合金沉积可能很复杂
蒸发合金可能具有挑战性。合金中的不同元素通常具有不同的蒸气压，这意味着其中一种可能比另一种蒸发得更快。这可能导致薄膜的成分与源合金不匹配。
有些材料不可行
这项技术不适用于所有材料。受热分解的化合物无法沉积。同样，沸点极高的材料（如钨或钽）使用标准热方法很难蒸发，通常需要更先进的技术，如电子束蒸发。
为您的目标做出正确选择
您的应用的主要要求将决定最适合该工作的材料。
- 如果您的主要关注点是高导电性：金、银、铜和铝是电子应用中的行业标准。
- 如果您的主要关注点是光学性能：铝和银等高反射金属是镜子的理想选择，而抗反射涂层则需要专门的介电材料。
- 如果您的主要关注点是耐用性或耐腐蚀性：铬和镍提供坚硬的保护性表面，适用于功能性和装饰性用途。
最终，为真空蒸发选择材料是一个深思熟虑的决定，由最终产品的功能需求驱动。
总结表：
| 材料类别 | 常见示例 | 主要应用 |
|---|---|---|
| 导电金属 | 铝 (Al)、金 (Au)、银 (Ag)、铜 (Cu) | 电子电路、导电涂层 |
| 磁性材料 | 铁 (Fe)、镍 (Ni)、钴 (Co)、坡莫合金 | 数据存储、传感器 |
| 介电/光学 | 各种介电化合物 | 抗反射涂层、光学透镜 |
| 保护/装饰 | 铬 (Cr)、镍 (Ni) | 硬涂层、装饰性表面、阻隔膜 |
