在化学气相沉积（CVD）中，所使用的气体被称为前体，它们是经过专门选择的挥发性化合物，含有旨在沉积的元素。这些前体被输送到反应室中，在那里它们在加热的衬底表面分解或反应，留下所需材料的薄膜。确切的气体完全取决于您打算制造的薄膜，从用于硅的硅烷到用于高级电子元件的复杂金属有机化合物。
核心原则是气体的选择并非随意；它是一个精确的化学配方。前体气体是基本的组成部分，其化学性质直接决定了最终沉积薄膜的成分以及工艺所需的条件。
气体在CVD工艺中的作用
气体是任何CVD工艺的命脉。它们不仅仅是一个组成部分；它们在反应室中发挥着不同的功能，以实现受控的薄膜生长。理解这些作用是理解CVD本身的关键。
前体：薄膜的来源
最关键的气体是前体。这是一种挥发性化合物，含有您想要沉积的原子。
它被设计成在室温下稳定以便运输，但在特定条件下（热、等离子体或光）在衬底上足够活泼以分解或反应。例如，要沉积硅薄膜，需要含硅的前体。
载气和稀释气：传输系统
前体通常高度浓缩或具有高反应性。为了控制工艺，它们会与其他气体混合。
载气，如氩气（Ar）、氦气（He）、氮气（N₂）或氢气（H₂），是惰性的。它们的作用是将前体分子输送到衬底表面，而不参与化学反应。
稀释气具有类似的传输功能，但也有助于控制反应物的浓度，这直接影响沉积速率和薄膜均匀性。
反应气：实现化学转化
在许多CVD工艺中，前体不仅仅是分解；它还会与另一种气体反应形成最终的薄膜。
例如，为了制造氮化硅（Si₃N₄），引入硅前体如硅烷（SiH₄）以及氮源反应气如氨气（NH₃）。这两种气体在表面发生化学反应，形成所需的化合物薄膜。
按材料类型划分的常见前体气体
所使用的特定气体由目标材料决定。以下是说明这种直接关系的常见示例。
用于硅薄膜（Si）
硅是半导体工业的基础。最常见的前体是硅烷（SiH₄）。在高温下，它会分解，留下固态硅薄膜并释放氢气。其他硅前体，如二氯硅烷（SiH₂Cl₂），用于不同的薄膜特性或沉积条件。
用于介电和绝缘薄膜
介电材料对于微电子中的绝缘元件至关重要。
- 二氧化硅（SiO₂）：通常使用硅烷（SiH₄）与氧源（如氧气（O₂）或一氧化二氮（N₂O））沉积。
- 氮化硅（Si₃N₄）：通常使用硅烷（SiH₄）或二氯硅烷（SiH₂Cl₂）与氨气（NH₃）结合沉积。
用于金属和导电薄膜
CVD也用于沉积导电金属层。
- 钨（W）：最常见的前体是六氟化钨（WF₆），它被氢气（H₂）还原以沉积纯钨薄膜。
- 铝（Al）：通常使用金属有机前体沉积，例如三甲基铝（TMA）。这类前体被称为金属有机化学气相沉积（MOCVD）。
理解权衡
前体的选择是一个关键的工程决策，涉及重大的权衡。没有单一的“最佳”气体；正确的选择取决于具体的应用和工艺限制。
温度与反应性
高反应性前体如硅烷可以在较低温度下沉积薄膜，但通常具有自燃性（在空气中自发着火）且处理危险。反应性较低的前体，如二氯硅烷，更安全但需要更高的工艺温度，这可能会损坏衬底上的其他组件。
纯度和薄膜质量
前体气体的纯度至关重要，因为任何污染物都可能掺入生长的薄膜中，从而降低其性能。一些前体还可能留下不希望的元素（如碳或氯），必须通过仔细的工艺调整来管理。
工艺类型的作用
CVD工艺的类型影响前体的选择。等离子体增强化学气相沉积（PECVD）利用等离子体帮助分解前体气体。这使得沉积可以在比传统热CVD低得多的温度下进行，从而可以使用不适合高温工艺的前体。
为您的目标做出正确选择
选择正确的气体是将化学前体和反应物与所需的材料结果和工艺限制相匹配。
- 如果您的主要重点是沉积元素硅：您的起点几乎总是硅烷（SiH₄），工艺温度是主要变量。
- 如果您的主要重点是制造化合物介电材料，如氮化硅：您必须使用硅前体（如SiH₄）和氮反应物（如NH₃）的组合。
- 如果您的主要重点是处理热敏衬底：您应该研究等离子体增强化学气相沉积（PECVD）工艺，因为它们可以在显著较低的温度下获得高质量薄膜。
- 如果您的主要重点是沉积高纯度金属：您将需要使用专门的前体，如六氟化钨（WF₆），并理解所涉及的还原化学。
最终，掌握CVD需要您像化学家一样思考，选择正确的气态成分，一次一个原子层地构建您所需的材料。
总结表：
| 材料类型 | 常见前体气体 | 反应气体 | 常见应用 |
|---|---|---|---|
| 硅（Si） | 硅烷（SiH₄）、二氯硅烷（SiH₂Cl₂） | - | 半导体、微电子 |
| 二氧化硅（SiO₂） | 硅烷（SiH₄） | 氧气（O₂）、一氧化二氮（N₂O） | 绝缘层 |
| 氮化硅（Si₃N₄） | 硅烷（SiH₄）、二氯硅烷（SiH₂Cl₂） | 氨气（NH₃） | 硬掩模、钝化 |
| 钨（W） | 六氟化钨（WF₆） | 氢气（H₂） | 金属互连 |
| 铝（Al） | 三甲基铝（TMA） | - | 金属层（MOCVD） |
使用KINTEK优化您的CVD工艺
选择正确的前体气体对于在您的实验室中获得高质量、均匀的薄膜至关重要。无论您是为半导体沉积硅，为绝缘沉积介电材料，还是为互连沉积金属，正确的气体选择和工艺参数都是您成功的关键。
KINTEK专注于提供高纯度实验室气体、CVD设备和耗材，以满足您的特定研究和生产需求。我们的专业知识确保您拥有可靠的材料和支持，以实现精确和可重复的结果。
准备好改进您的沉积工艺了吗？ 立即联系我们的专家，讨论您的CVD要求，并了解KINTEK如何支持您实验室的成功。

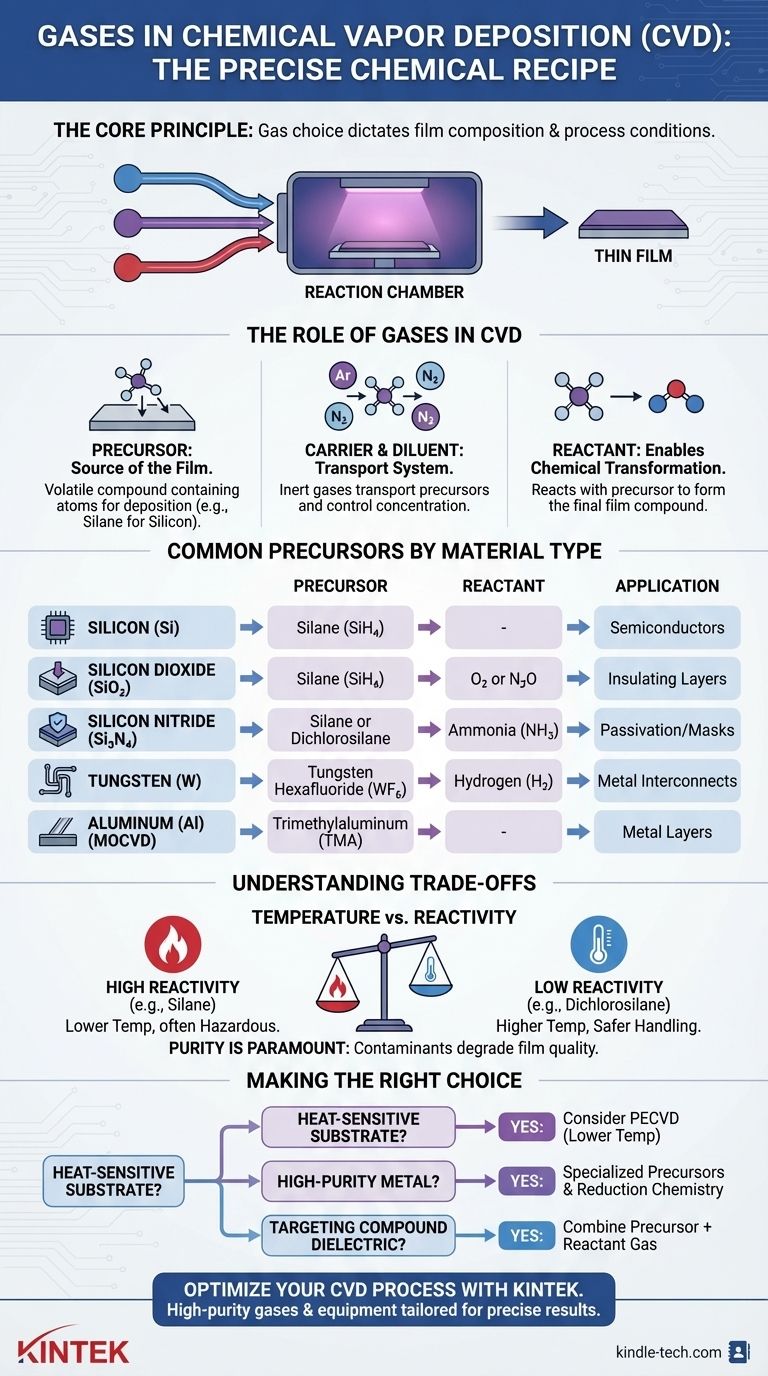

图解指南
