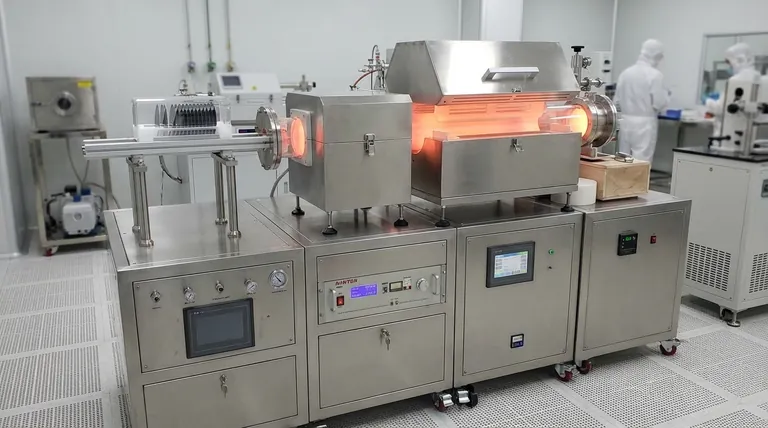

LPCVD(低压化学气相沉积)法是半导体工业中用于在基底上沉积薄膜的一种专门技术。与传统的 CVD 工艺不同,LPCVD 在低压条件下运行,从而增强了气体扩散,提高了沉积薄膜的均匀性和质量。这种方法对于要求高精度的应用(如半导体制造)尤其有效,因为在这些应用中,均匀的薄膜厚度和低污染是至关重要的。LPCVD 无需使用载气,可减少颗粒污染,气体传输速度更快,因此是先进薄膜沉积的首选。
要点说明:

-
低压气相沉积的定义:
- LPCVD 是低压化学气相沉积的缩写。它是 CVD 工艺的一种变体,在减压条件下运行。这种方法广泛应用于半导体行业,可沉积出高精度、高均匀度的薄膜。
-
LPCVD 的工作原理:
- 在 LPCVD 中,气体被引入装有基底的反应室。反应室被加热至高温,根据沉积材料的不同,温度通常在 500°C 至 900°C 之间。
- 低压环境提高了气体扩散系数,增加了气体分子的平均自由路径。这提高了薄膜沉积的均匀性,并能更好地覆盖沟槽和通孔等复杂结构。
-
LPCVD 的优势:
- 改善薄膜均匀性:低压环境可确保气体分子均匀分布,使薄膜厚度和电阻率均匀一致。
- 增强沟槽覆盖率:LPCVD 对填充沟槽和其他复杂几何形状特别有效,是半导体应用的理想选择。
- 更快的气体传输:低压条件可以更快地去除杂质和反应副产物,从而提高沉积薄膜的整体质量。
- 减少污染:由于无需使用载气,LPCVD 可最大限度地减少颗粒污染,这对高纯度应用至关重要。
-
LPCVD 的应用:
- LPCVD 广泛应用于半导体工业,用于沉积二氧化硅(SiO₂)、氮化硅(Si₃N₄)和多晶硅等材料的薄膜。这些薄膜对于制造集成电路、微机电系统(MEMS)和其他微电子器件至关重要。
-
与其他 CVD 方法的比较:
- 常压化学气相沉积(APCVD):与 LPCVD 不同,APCVD 在大气压力下工作,这可能导致薄膜不够均匀,污染程度更高。
- 等离子体增强型 CVD(PECVD):PECVD 使用等离子体来增强化学反应,因此沉积温度较低。不过,它可能无法达到与 LPCVD 相同的薄膜均匀性和沟槽覆盖率水平。
-
LPCVD 设备的主要考虑因素:
- 反应室设计:气室的设计必须能够承受高温和低压,同时保持均匀的气流。
- 温度控制:精确的温度控制对于确保一致的薄膜沉积和避免缺陷至关重要。
- 气体输送系统:系统必须准确、均匀地向反应室输送气体,以获得高质量的薄膜。
总之,LPCVD 是一种高效的薄膜沉积方法,具有极高的均匀性和精确度。其低压操作与高热条件相结合,使其成为现代半导体制造和其他需要高质量薄膜的先进应用的基石。
汇总表:
方面 | 细节 |
---|---|
定义 | 低压化学气相沉积(LPCVD) |
操作 | 在低压下运行,可增强气体扩散和薄膜均匀性 |
温度范围 | 500°C 至 900°C |
优点 | 提高薄膜均匀性,增强沟槽覆盖率,减少污染 |
应用 | 半导体制造、微机电系统、微电子学 |
与 APCVD 的比较 | 与 APCVD 相比,均匀性更好,污染更低 |
关键设备需求 | 高温反应室、精确温度控制、气体系统 |
