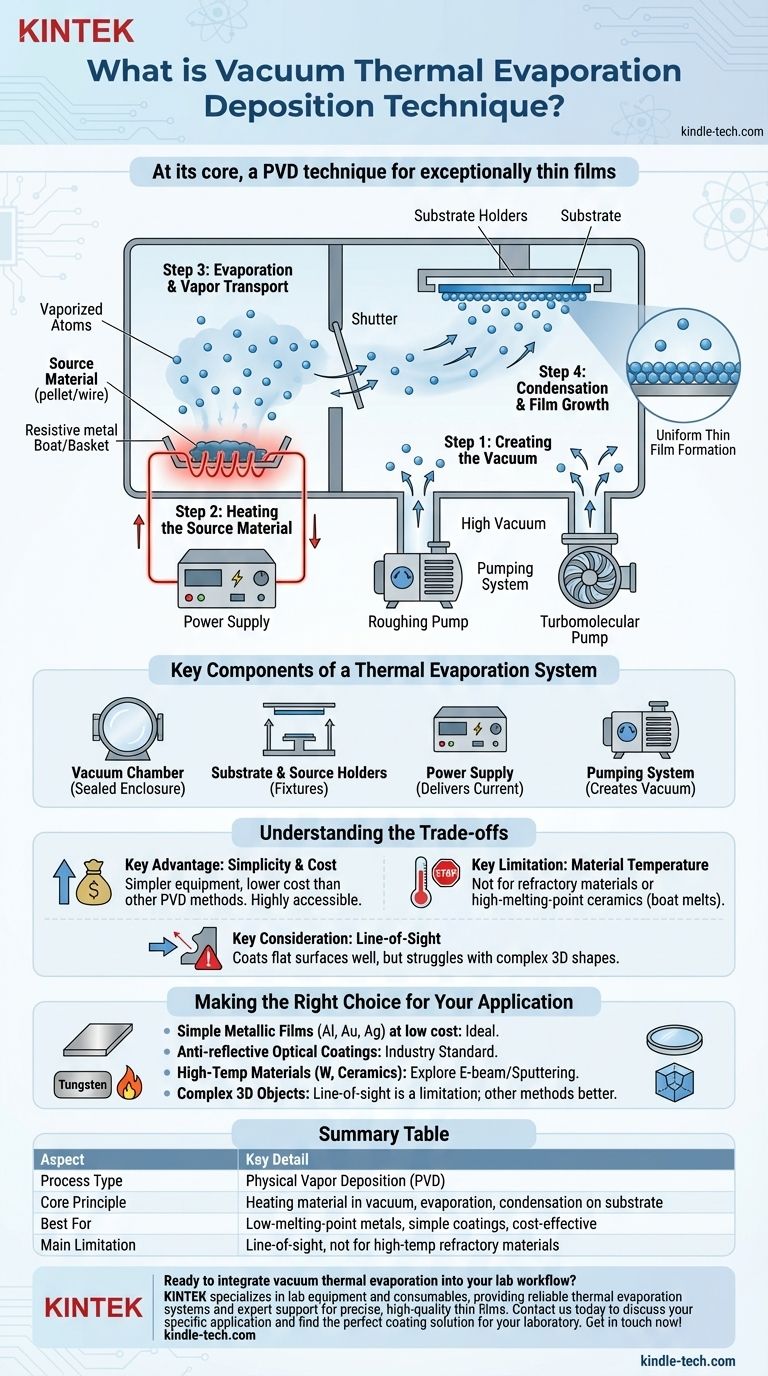

真空热蒸发沉积是一种广泛应用于薄膜制造的技术,在这种技术中,固体材料在高真空环境中加热直至蒸发。然后,产生的蒸汽流穿过真空室,沉积到基底上,形成一层薄而均匀的涂层。这种工艺依靠热能打破材料中的原子键,形成蒸汽云,由于分子势差而附着在基底上。它是物理气相沉积(PVD)的一种,因其在生产高质量薄膜方面的可靠性和一致性而备受推崇。
要点说明

-
真空热蒸发沉积的定义和目的:
- 真空热蒸发沉积是一种物理气相沉积(PVD)技术,用于在基底上形成薄膜。
- 它是在高真空室中加热固体材料,直至其蒸发,形成气流沉积到基底上。
-
真空在加工过程中的作用:
- 真空环境至关重要,因为它能最大限度地减少气化颗粒与空气分子之间的相互作用,确保沉积过程清洁高效。
- 高真空可降低压力,即使蒸汽压力较低,也能产生足够的蒸汽云进行沉积。
-
加热装置:
- 使用灯丝、舟或篮子对材料进行加热,通常是通过大电流进行电阻加热。
- 温度必须达到或超过材料的熔点,以产生足够的蒸气压进行蒸发。
-
蒸发和沉积:
- 材料加热时,热能会打破原子键,使单个原子或分子从固体基质中释放出来。
- 这些气化的颗粒形成气流,穿过真空室并附着在基底上。
-
基底涂层:
- 蒸汽流在基底上凝结,形成一层均匀的薄膜。
- 薄膜的附着力由气化材料和基底之间的分子势差驱动。
-
该技术的优势:
- 高纯度:真空环境可防止污染,确保薄膜质量。
- 统一性:该工艺可生产稳定可靠的涂层。
- 多功能性:可用于多种材料,包括金属、半导体和电介质。
-
应用:
- 用于制造光学涂层、半导体器件和太阳能电池。
- 常用于生产薄膜晶体管、传感器和保护涂层。
-
与其他 PVD 技术的比较:
- 与溅射或脉冲激光沉积不同,热蒸发完全依靠热能进行汽化。
- 对于许多应用来说,这种方法更简单,成本效益更高,但对于需要极高熔点的材料来说,可能会有局限性。
-
设备和消耗品的主要考虑因素:
- 真空室:必须保持较高的真空度,以确保高效蒸发和沉积。
- 加热元件:丝、舟或筐必须耐高温,并与蒸发材料相容。
- 基底支架:应能均匀地接触蒸汽流。
- 材料纯度:高纯度原材料对避免污染和确保薄膜质量至关重要。
-
挑战与局限:
- 材料限制:某些材料可能会分解或需要过高的温度才能蒸发。
- 厚度控制:如果没有先进的监控系统,要实现精确的薄膜厚度是一项挑战。
- 可扩展性:虽然对小规模应用有效,但要扩大大面积涂层的规模,可能需要对设备进行重大改造。
通过了解这些关键点,设备和耗材采购商可以就真空热蒸发沉积系统所需的组件和材料做出明智的决定,确保最佳性能和高质量的薄膜生产。
总表:
方面 | 详细信息 |
---|---|
定义 | 通过在真空中加热材料来制造薄膜的 PVD 技术。 |
真空的关键作用 | 最大限度地减少相互作用,确保清洁沉积,并支持汽化。 |
加热装置 | 使用电阻加热丝、艇或篮。 |
优势 | 高纯度、均匀性和多功能性,适用于各种材料。 |
应用 | 光学涂层、半导体、太阳能电池和保护涂层。 |
挑战 | 材料限制、厚度控制和可扩展性问题。 |
