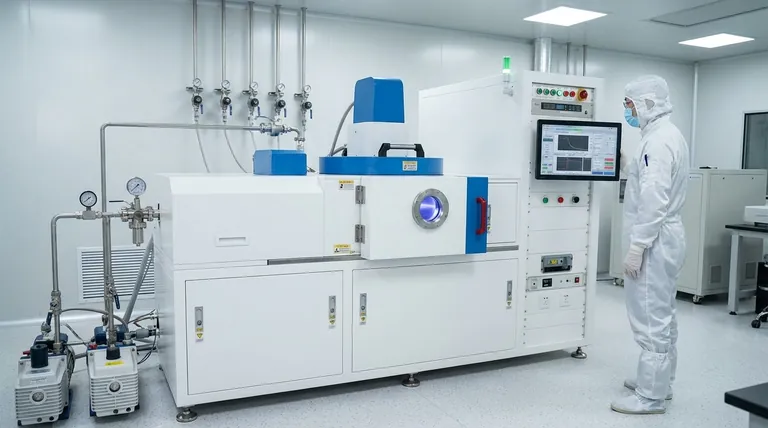

晶体生长中的物理气相沉积是什么？掌握原子级薄膜制造

本质上，用于晶体生长的物理气相沉积（PVD）是一系列基于真空的技术，其中固体材料被汽化，原子逐个穿过真空，并凝结到目标表面（衬底）上，形成高质量的晶体薄膜。与简单的涂层不同，这里的目标不仅仅是覆盖表面，而是精确地将到达的原子排列成有序的单晶结构。

虽然PVD常被讨论为一种涂层方法，但其在晶体生长中的真正力量在于其原子级控制。通过在真空环境中以气相操纵材料，PVD能够制造出高纯度、超薄的晶体薄膜，而这通常是传统熔融技术无法实现的。

核心原理：从固体到蒸汽再到晶体

每种用于晶体生长的PVD工艺都遵循三步序列。理解这个序列是理解整个领域的关键。

第一步是将称为靶材的固体源材料转化为气态蒸汽。这主要通过两种物理（非化学）机制实现。

蒸发：靶材在真空中被加热，直到其原子或分子获得足够的能量以逃离表面并成为蒸汽。这可以通过电阻加热（热蒸发）或通过用高能电子束轰击（电子束蒸发）来完成。
溅射：靶材放置在含有惰性气体（通常是氩气）的低压环境中。强大的电场会点燃等离子体，由此产生的高能离子被加速撞击靶材，物理性地将原子从其表面“溅射”出来。

汽化原子从源靶材传输到衬底。这个过程发生在高真空腔室内。

真空至关重要，原因有二。首先，它通过去除空气、水和其他可能污染生长晶体的反应性分子来确保高纯度。其次，它创造了很长的平均自由程，这意味着汽化原子可以直线传输到衬底，而不会与其他气体分子碰撞。

当蒸汽原子到达衬底时，它们凝结回固体。为了发生晶体生长，这些原子必须具有足够的迁移率，以便在表面移动并稳定在最低能量位置，形成有序的晶格。

这个过程被称为外延，它受到衬底温度的严重影响。精确控制的温度为到达的原子（或“吸附物”）提供了所需的能量，使其能够排列成通常模仿下方衬底晶体结构的单晶薄膜。

PVD并非一种方法，而是一个类别。选择哪种特定技术完全取决于所需的材料、纯度和结构质量。

MBE是制造最高纯度单晶薄膜的黄金标准，尤其适用于先进半导体。它在超高真空（UHV）环境中利用超纯元素源进行热蒸发。

沉积速率极慢，允许真正的原子层逐层生长。这种精度使得能够制造具有原子级锐利界面的复杂量子阱和超晶格。

溅射是一种用途广泛且广泛使用的PVD技术，适用于各种材料，包括金属、合金和陶瓷。

虽然通常比MBE快，但等离子体环境使其不那么“精细”。然而，现代磁控溅射利用磁场将等离子体限制在靶材附近，提高了效率并最大限度地减少了衬底损伤，使其适用于高质量晶体薄膜的生长。

在PLD中，高功率脉冲激光聚焦在真空腔室内的靶材上。每个激光脉冲会烧蚀少量材料，产生一个高能等离子体羽流，该羽流向衬底膨胀。

PLD特别擅长沉积具有复杂化学式（例如，多元素氧化物）的材料，因为爆炸性烧蚀过程倾向于在最终薄膜中保持靶材材料的化学计量比（元素比例）。

选择PVD方法涉及平衡相互竞争的因素。没有单一的“最佳”技术；只有针对特定目标的最佳技术。

MBE由于其UHV环境而提供无与伦比的纯度，但它极其缓慢且昂贵。溅射则快得多且更经济，但将溅射气体（例如氩气）作为杂质掺入生长薄膜的风险更高。

衬底并非被动组件；它是晶体生长的模板。其材料、晶体取向和清洁度至关重要。衬底准备不当将导致薄膜质量差、多晶或非晶，无论使用何种PVD技术。

大多数PVD工艺的一个基本特征是它们是视线（line-of-sight）的。蒸汽从源头直线传输到衬底。这使得在没有复杂衬底旋转机制的情况下，难以均匀涂覆复杂的三维形状。

PVD的主要替代方法是化学气相沉积（CVD）。CVD利用前体气体在加热的衬底上发生化学反应来形成薄膜。虽然CVD可以更好地覆盖复杂形状（它不是视线型的），但PVD通常提供更高的纯度，并适用于更广泛的缺乏合适气态前体的材料。

您选择的PVD技术应由您打算生长的晶体薄膜的具体要求决定。

最终，掌握PVD的关键在于将其理解为一种工具包，而非单一方法，用于在原子尺度上精确设计晶体材料。
